Переговорное устройство клиент-кассир Digital Duplex 205Т

Технология и торговая марка Digital Duplex® были созданы летом 2000 года специально для переговорных устройств громкой связи «клиент-кассир». Основной акцент ставился на качественном звуке и удобстве пользования (эргономике).

Назначение

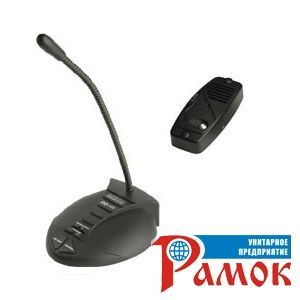

Переговорное устройство громкой связи Digital Duplex DD-205 T предназначено для переговоров кассиров или операторов с клиентом через стеклянные перегородки.
Является основным компонентом системы безопасности касс обмена валюты. В данном устройстве используются 8 независимых детекторов шума, которые адаптируются к окружающему фону. Digital Adaptive Detector (DAD) - цифровой адаптивный детектор активности в течение нескольких секунд позволяет понижать наружный фон во время длительных пауз между разговорами. Использование такого устройства весьма эффективно, например, в торговых центрах, на железнодорожных и автовокзалах, в аэропортах, где уровень фонового шума достаточно высок. Клиент может одновременно говорить и слушать оператора. Оператору же предоставлена возможность самому регулировать громкость звука и чувствительность микрофона, а так же, при необходимости, отключать микрофон, чтобы клиенту не было слышно что происходит в помещении за звуконепроницаемой перегородкой.

Возможности

В устройстве предусмотрены цифровые подстройки, в частности, светодиодная подстройка статуса; встроенное энергонезависимое хранение текущих настроек чувствительности и громкости при отключении электричества позволит сохранить последние настройки оператора и при обратном включении прибор автоматически вернется к ним. Звуковое сопровождение нажатия клавиш, меняющих свою тональность, подскажет оператору на какой уровень звука и чувствительности микрофона настроено переговорное устройство в данный момент. В устройстве, наравне с предыдущими цифровыми технологиями, используется так же цифровой детектор голоса оператора и автоматическая регулировка усиления голоса клиента. Наличие линейного выхода (Line Out) позволяет вывести звук на внешние динамики, громкоговоритель, сделать высококачественную запись переговоров, при подключении переговорного устройства к звукозаписывающему устройству. Возможна интеграция с системой видеонаблюдения и аудиоконтроля Ewclid®.

Гнущаяся конструкция микрофона, разработанная в стиле биодизайна, поможет подстроить переговорное устройство под необходимую высоту, таким образом, что оператор будет защищен от неудобного положения при разговоре.

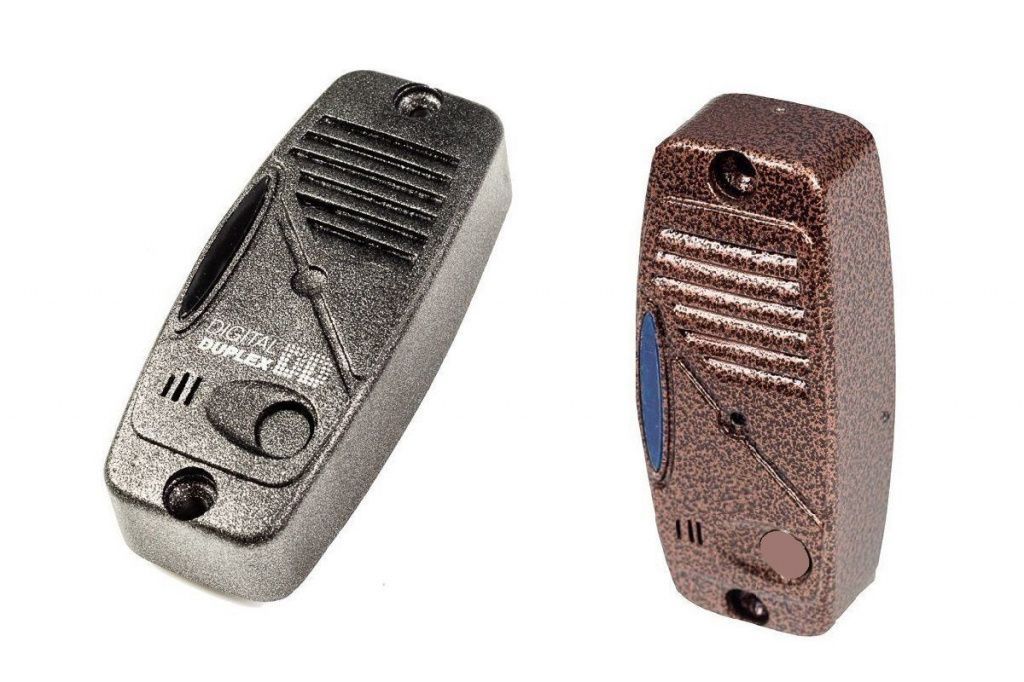

Внешняя антивандальная вызывная панель

Внешняя антивандальная вызывная панель "Топаз" предохраняет устройство от механических воздействий, повреждений и перепадов температур (рабочий режим от -40° до +60°). В данной вызывной панели используется автоподстройка чувствительности микрофона, громкости динамика, возможность встраивания скрытой камеры видеонаблюдения. Влагоустойчивость данной модели обеспечивает двойной слой лака, нанесенный на печатную плату панели. Благодаря устойчивой к стиранию тампопечати на пульте оператора и эпоксиполиэфирной порошковой краске, покрывающей панель клиента, переговорное устройство долго сохраняет свой первоначальный вид и надежно защищено от сколов.

Накладная вызывная панель «Топаз» может монтироваться там, где установка классической «габаритной» панели невозможна, например, на узкие косяки проемов дверей, калитки. В комплект входит угловое крепление, с помощью которого панель устанавливается под углом 45°. Установка панели возможна как внутри помещения, так и на улице.

Особенности

Переговорное устройство DD-205 T имеет ряд особенностей;
Вандалозащищенная миниатюрная ударопрочная панель абонента;
Линейный выход звука /микшированный.

Сферы применения

• Железнодорожные кассы с высоким уровнем окружающего шума;
• Пункты обмена валюты с высоким уровнем окружающего шума;
• Театральные кассы с высоким уровнем окружающего шума;
• Кассы кинотеатра с высоким уровнем окружающего шума;
• Посты охраны с высоким уровнем окружающего шума;
• Бензоколонка с высоким уровнем окружающего шума;
• Авиакассы с высоким уровнем окружающего шума и т. д.

Управление и работа

В основу работы переговорного устройства DD-205Т положена разнесенная схема обработки звука и управления, которая обеспечивает высокое качество работы устройства. Для обработки звука используются 2 аудиопроцессора Motorola (в пульте оператора и панели абонента). Для индикации режимов работы DD205Т в первой щели динамика над кнопками установлен светодиод. Индикация режимов производится следующим образом:

• Светодиод не горит – DD205T не работает;
• Светодиод мигает медленно – отключен микрофон;
• Светодиод мигает быстро – звук передается от оператора к абоненту;
• Светодиод горит, не мигая – звук принимается оператором от абонента.

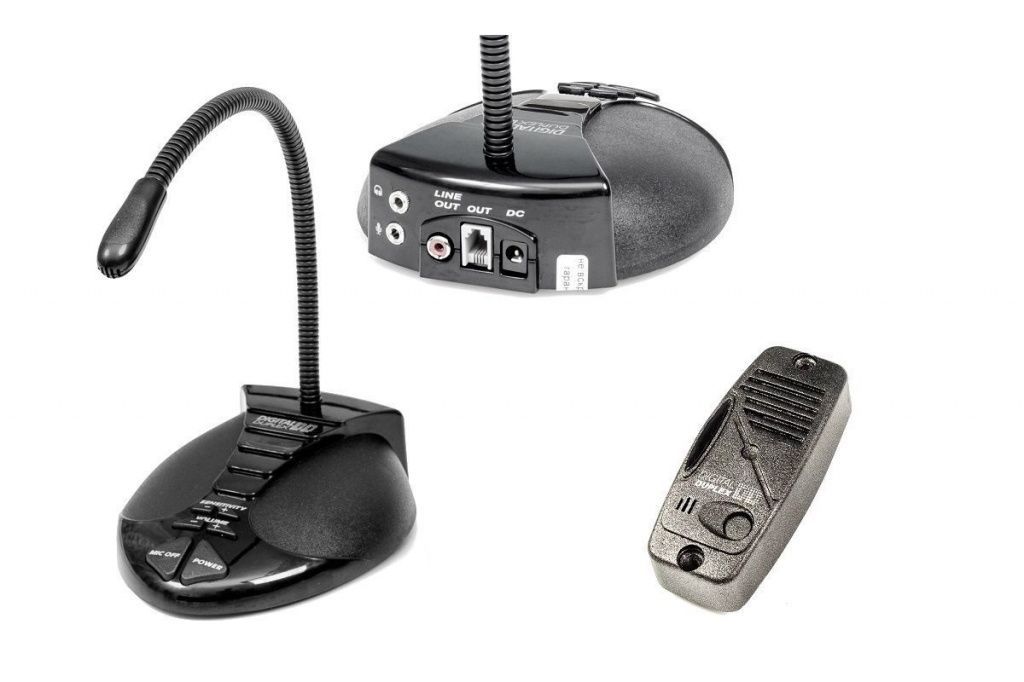

Основные компоненты управления панели оператора

• "MIC OFF" Отключение микрофона пульта оператора;
• "POWER" Включение/Отключение питания;
• "-VOLUME" Уменьшение громкости пульта оператора;
• "+VOLUME" Увеличение громкости пульта оператора;
• "-SENSITIVITY" Уменьшение чувствительности микрофона оператора;
• "+SENSITIVITY" Увеличение чувствительности микрофона оператора.

Каждое нажатие кнопки «+» или «-», сопровождается однотонным звуковым сигналом. При достижении предела регулирования в «+» или в «-» тональность звукового сигнала меняется.

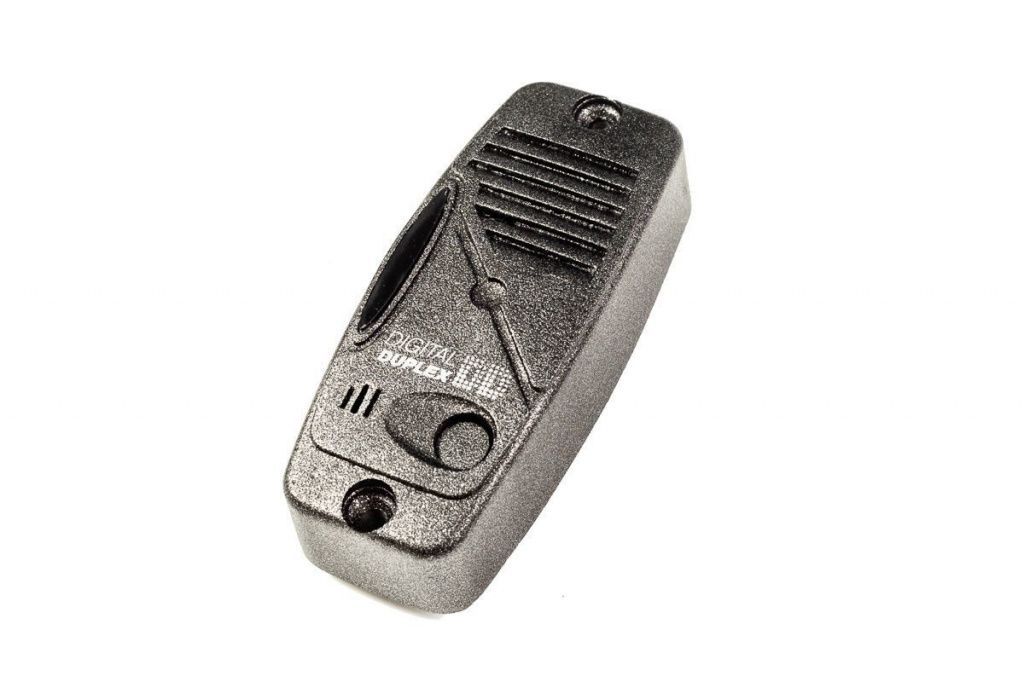

Конструкция панели абонента

• Крепежное отверстие;
• Микрофон;
• Динамик.

Монтаж и подключение

Крепление внешней антивандальной вызывной панели "Топаз":

Соединение пульта оператора с панелью абонента:

Соединение пульта оператора с платой аудиоввода Ewclid:


"Line Out"- линейный аудиовыход.
"Out"- выход на панель абонента. Пульт оператора и панель соединяются в соответствии с цветом проводов.
"Power" - подключение источника питания (12В, 300мА).

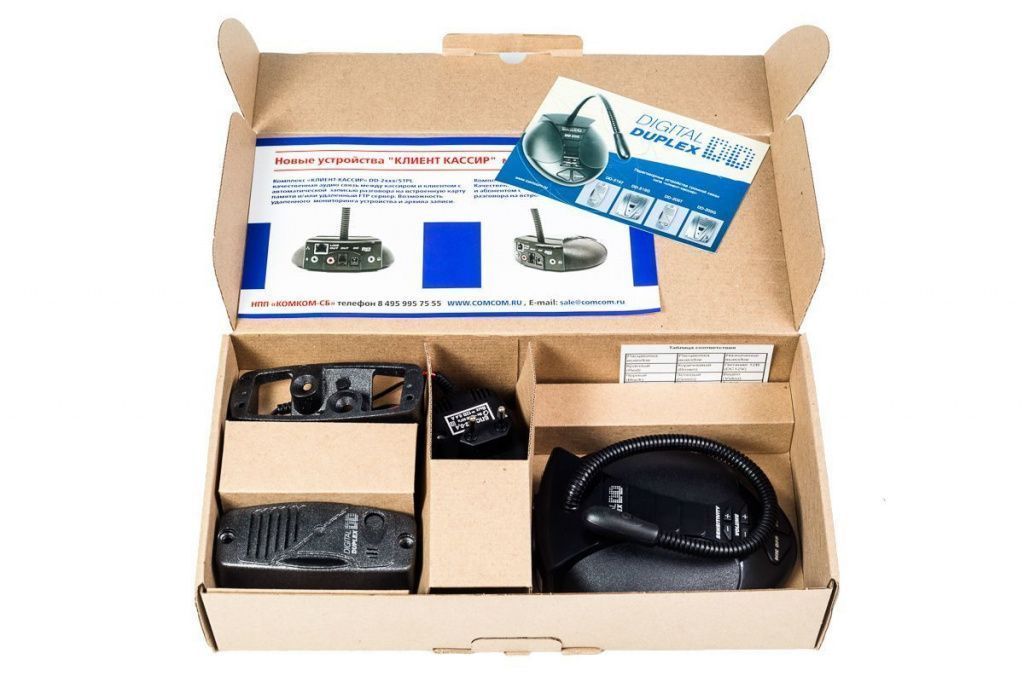

Комплектация

В базовую комплектацию устройства Digital Duplex входит:

• пульт оператора;
• накладная антивандальная вызывная панель "Топаз";
• крепеж;
• блок питания;
• инструкция.
